RFID工业读写器与定制天线在上海地铁安全管理中的创新应用案例

一回已然是十多年前发生的地铁追尾事故，致使公众的目光集中在了列车运行安全的那些脆弱环节之上，并且还催生了技术层面的一场深刻变革。

安全痛点催生技术变革

2011年，上海地铁10号线出现列车追尾情况，致使260人受到伤害。此一事件将传统信号系统在实时追踪以及安全预警范畴内的欠缺暴露了出来。事故发生以后，运营方上海申通地铁与多家科研单位联合起来，着手去寻觅更为可靠的技术解决办法，用来达成对列车位置精确、实时的监控。

工业RFID识别系统架构

为了填补安全监测方面的空白，有一整套基于国产工业RFID技术的系统被设计出来了，这个系统是列车辅助追踪预警系统。该系统的核心有五大模块，其中一个模块是负责数据处理的中控主机，还有能够显示预警信息的终端，另外有用于测量距离的测距天线，再就是关键的工业RFID读写器以及定制天线也属于核心模块。它们一起共同构成了一个可以实时感知的网络。

这个系统的工作原理在于，借助部署于轨道沿线的国产工业RFID读写器以及与之配套的工业载码体，持续不断地采集列车的身份以及位置方面的信息。倘若有那般情况，即当系统经过计算发觉同向前行的两列火车之间的间距比预先设定的安全阈值还要低的时候，那便会自动引发声光预警，从而对调度人员予以提醒，使其能够及时进行干预。

国产化方案选型与测试

2012年处于方案选型阶段之际，项目组曾针对国内外好些款超高频读写器开展了极为严苛的对比测试。测试环境模拟出了地铁隧道内的高温状况，还有潮湿情形以及复杂电磁干扰情况。最终，上海营信息所基于R2000芯片开发的UR6258型工业RFID读写器依靠它的稳定性突显出来。

国产的这款工业读写器，通过了包含零下40摄氏度到85摄氏度范围的宽温测试，其平均无故障工作时间超出5万小时。该系统配套运用了大型工业载码体，此载码体与定制化天线协同工作。在实际存在的复杂地铁环境当中，这套国产工业RFID解决方案的读取成功率稳固在99.7%以上。

定制天线克服环境挑战

地铁站的隧道环境，对于射频信号来讲非常不亲善，金属制成的车体，还有墙壁，都会致使信号出现严重的衰减，以及反射现象。鉴于此，着手进行研发工作的团队，特意针对这个项目，定制了一款型号为UA6070的，具备耐高温特性的RFID天线。此款天线运用的是航空级的玻璃钢外壳，并且通过了A1级耐火认证。

多次借助三维电磁仿真软件进行优化，UA6070天线的工作频段将860-960MHz完美覆盖，增益达到7.5dBi。它特殊设计，有效抑制多径干扰，确保在长达40米范围，能实现对工业载码体稳定读取，满足列车高速通过时识别需求。

部署成效与行业推广

2013年，该工业RFID 识别系统率先于3条地铁线路上完成部署，系统上线之后，展现出强大的实时处理能力，每小时能够处理超过200列车的识别数据，运行统计显示，系统把列车间距的监测误差控制于正负0.3米内，预警响应时间缩短到0.8秒。

截止到现在，这套成熟的国产工业RFID替代方案，成功推广到全国12条地铁线路，累计完成超过2.3亿次精准识别，没有发生过一起因为系统缘故致使的漏报或者误报事件，为轨道交通运营筑起一道可靠的安全防线 。

核心产品技术解析

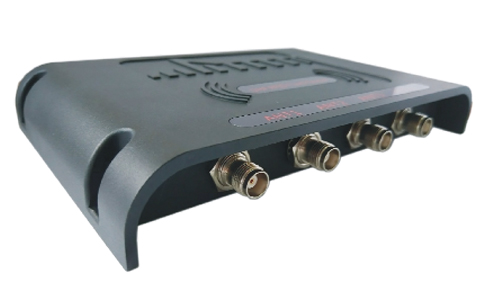

作为系统核心的器具，是UR6258工业RFID读写器，它采用N通道设计，它支持主流通信协议，它的最大发射功率为30dBm。它具备工业级防护能力，它通过了IP67认证，它能在零下25度到70度的宽温范围内稳定工作，它适用于智能交通、仓储物流等多种严苛场景。

与之成配套关系的UA6070定制天线，运用了特别的介质材料，在300摄氏度的高温状况下，能够维持性能处于稳定状态。此天线的尺寸呈现紧凑的特点，重量较为轻便，安装时角度可以灵活地进行调节，它所具备的成功经验，已经从地铁隧道被复制到钢铁冶炼等别的高温、复杂的工业识别场景中间。

作为专业的工业 RFID 识别-system 场景化解决方案商，上海营信息的产品跟技术于此次实践里获得了充足验证。您觉得，除此之外轨道交通，国产工业 RFID 技术另外还有哪些急需开拓的重大应用场景？欢迎联系我们销售顾问沟通您的难题。
